圓形傳感器

編輯:正瑞電子   發布時間:2018-12-11   閱讀:4637

一、電纜溫度傳感器產品簡介

采集監測部位的溫度,通過一條總線將采集的溫度數據上傳到溫度監測器。適用于低壓電氣接點測溫、電纜中間接頭測溫等。

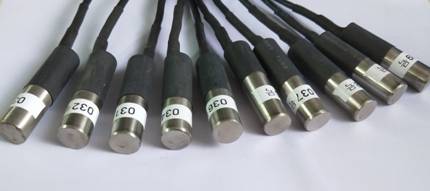

二、傳感器實物圖

image002.jpg image004.jpg


溫度傳感器通過接入一條總線的方式連接到溫度監測器。溫度監測器可以分兩個方向布置總線,每條總線長度可達600米,每條可接入64個點,共計128個點。

每個溫度傳感器在出廠時都具有編號(1~128),因此在一條溫度采集總線上可以同時掛接128個溫度傳感器,而不會出現混亂現象。

三、接線方式

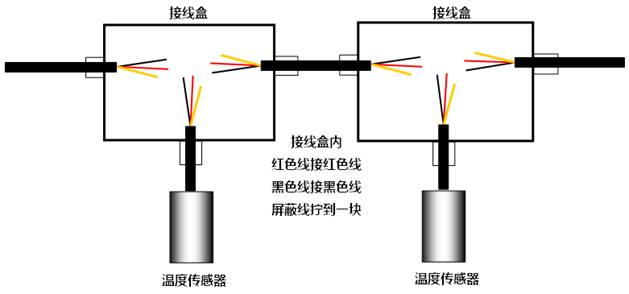

圖3-1接線盒內接線方式圖


線纜采用屏蔽兩芯雙絞線,剝出電纜線芯,保留屏蔽層,三根紅色、三根黑色和屏蔽層分別擰到一塊,用PVC膠帶包扎好放到防水接線盒內;

注意:不要帶電安裝或更換傳感器,三根線之間不要短路,否則會損壞溫度傳感器;

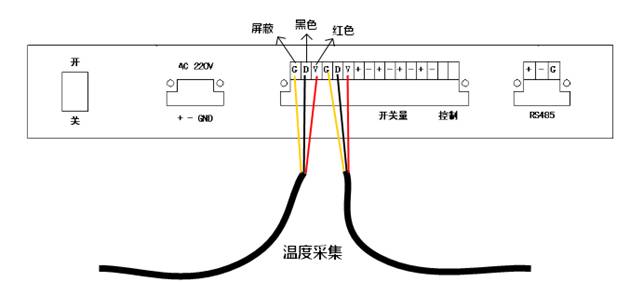

圖3-2電纜溫度監測器端傳感器接線圖


在接傳感器之前,溫度監測器一定要停電關閉,在壓接過程中,三根線之間短路會造成傳感器損壞;

四、性能特點

測溫電纜傳感器外形有圓形和方形等適用不同場合的外形尺寸

測溫范圍:-55℃~+127℃ 。

誤差:小于0.5℃(全量程范圍。)

分辨率:±0.1℃ 。

耐壓值:溫度傳感器可經受ESD±10000V高壓

電纜長度≦1000米。

傳感器采用樹脂封裝,防水防潮。

五、現場圖片

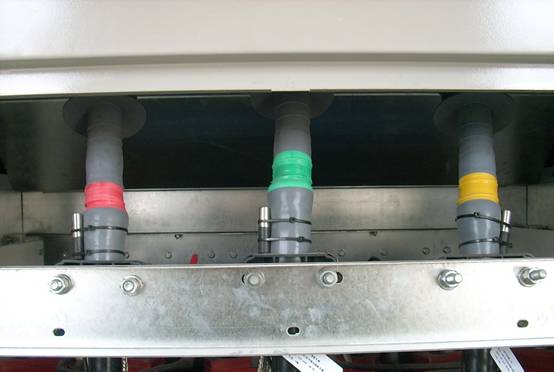

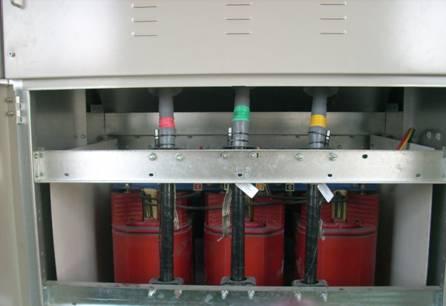

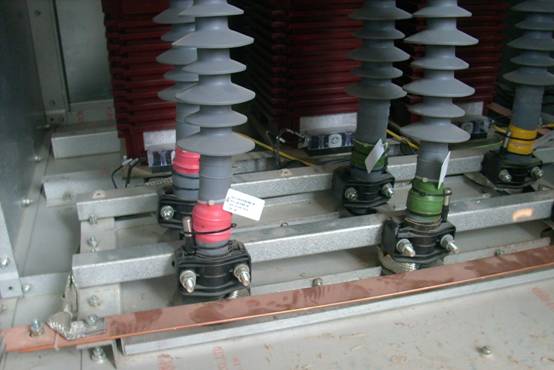

電纜接頭測溫現場:
