一、概述

發電廠、變電站的高壓開關柜是最重要的電氣設備之一。在設備長期運行過程中,開關柜中的動、靜觸頭等部位會因制造、運輸、安裝不良及老化引起接觸電阻過大而發熱，如果這些發熱部位的溫度無法監測，得不到及時檢修，則最終會導致火災事故的發生。近年來，在發電廠和變電站已發生過多起開關柜過熱，造成火災和大面積的停電事故。解決開關柜過熱問題預防是關鍵。

因此，《國家電網公司十八項電網重大反事故措施》第11.7.2條也提出：定期檢查開關設備的接頭部、隔離開關的導電部分（重點部位：觸頭、出線座等），特別是在重負荷或高溫期間，加強對運行設備溫升的監視，發現問題應及時采取措施。

通過監測開關柜內觸點溫度的運行情況，可及時有效地防止開關柜的火災發生。但由于開關柜全封閉運行，內部空間狹小且具有裸露高壓，無法進行人工巡查測溫，因此實現溫度在線監測是保障高壓開關柜安全運行的重要手段。

紅外照射式高壓開關柜溫度在線監測系統采用紅外檢測觸點溫度，隔離開關柜內的高壓。從根本上解決了高壓開關柜內觸點運行溫度不易監測的難題。

二、系統結構

三、系統組成

紅外無線測溫系統有紅外溫度傳感器、溫度監測器、通訊網絡、ZRM智能變電站集中監控軟件等組成。

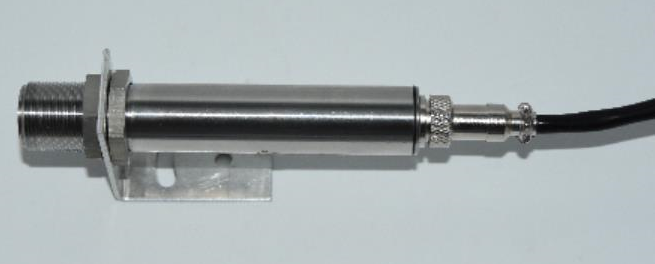

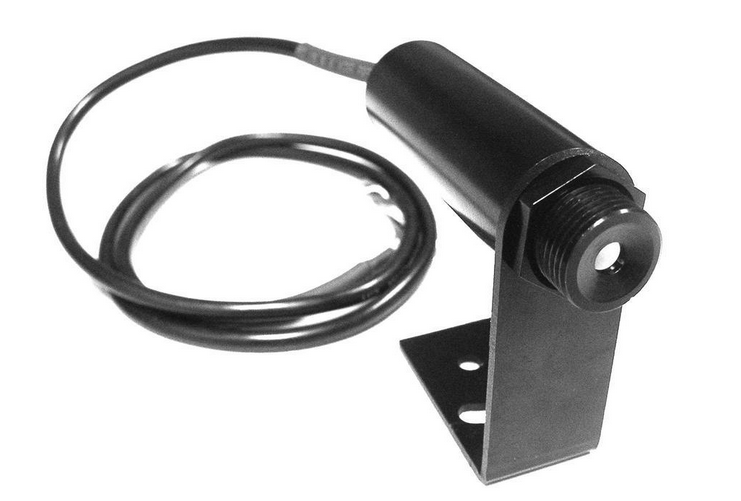

（1）紅外溫度傳感器

用于探測觸點溫度，將紅外探測觸點溫度通過紅外無線上傳到溫度監測器。

實物圖

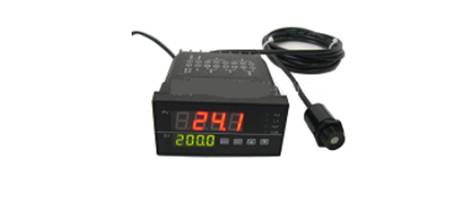

（2）溫度監測器

用于接收紅外溫度傳感器探測的溫度數據，通過顯示屏顯示當前所測溫度。同時通過RS485通訊上傳到監控主機，使運行人員能夠?qū)﹂_關柜觸頭溫度進行實時在線準確地巡檢，對開關柜運行狀態能夠及時地掌握。

實物圖

（3）通訊網絡

 RS485采用屏蔽雙絞線實現傳輸，有效的屏蔽了強烈的電磁干擾。傳輸規約為Modbus與CDT擴展規約，可選，方便上傳各種監控系統。

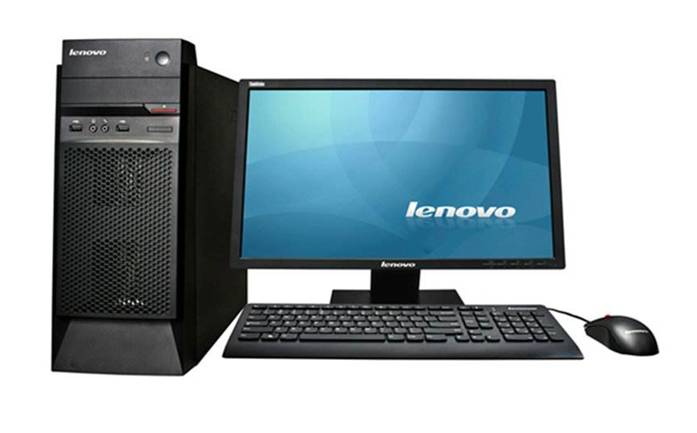

（4）監控主機

集中監控開關柜溫度。

實物圖

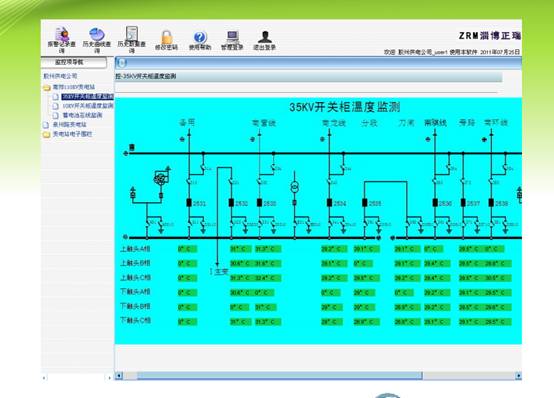

（5）ZRM智能變電站集中監控軟件

安裝在監控主機，對開關柜進行自動化巡檢，并記錄數據同時可設置每臺開關柜超溫聲報警數值。通過該軟件，能夠查詢歷史記錄，掌握開關柜溫度的運行數據，為開關柜的維修提供可靠的依據，實現開關柜的預知維修。該軟件同時通過局域網向網絡上具有權限的微機發布監控?cái)?shù)據，可通過WEB瀏覽。

實物圖

三、性能指標

紅外溫度傳感器測溫范圍：0~300°

紅外溫度傳感器精度：讀數的±1.0%或±1.0°C, 取大值

紅外溫度傳感器發射率：預設0.95（0.01~1.00 可定制）

紅外溫度傳感器供電要求：+5 VDC

溫度監測器測點數量：1-16個紅外傳感器

溫度監測器通訊接口：RS-485。

溫度監測器通訊規約：Modbus與CDT擴展規約可選

溫度監測器工作電壓：交流220Vac(無需電源適配器)。
