高壓開關柜是目前很多企業配電系統重要組成部分之一，為了避免高壓開關柜因溫度過高出現不必要的問題,無線測溫系統的存在就顯得尤為重要。在高壓開關柜內加裝無線測溫實時監測系統，可以實時掌握高壓開關柜的溫度變化趨勢和運行狀態,做到事故隱患及時排查，并合理預留設備檢修時間。

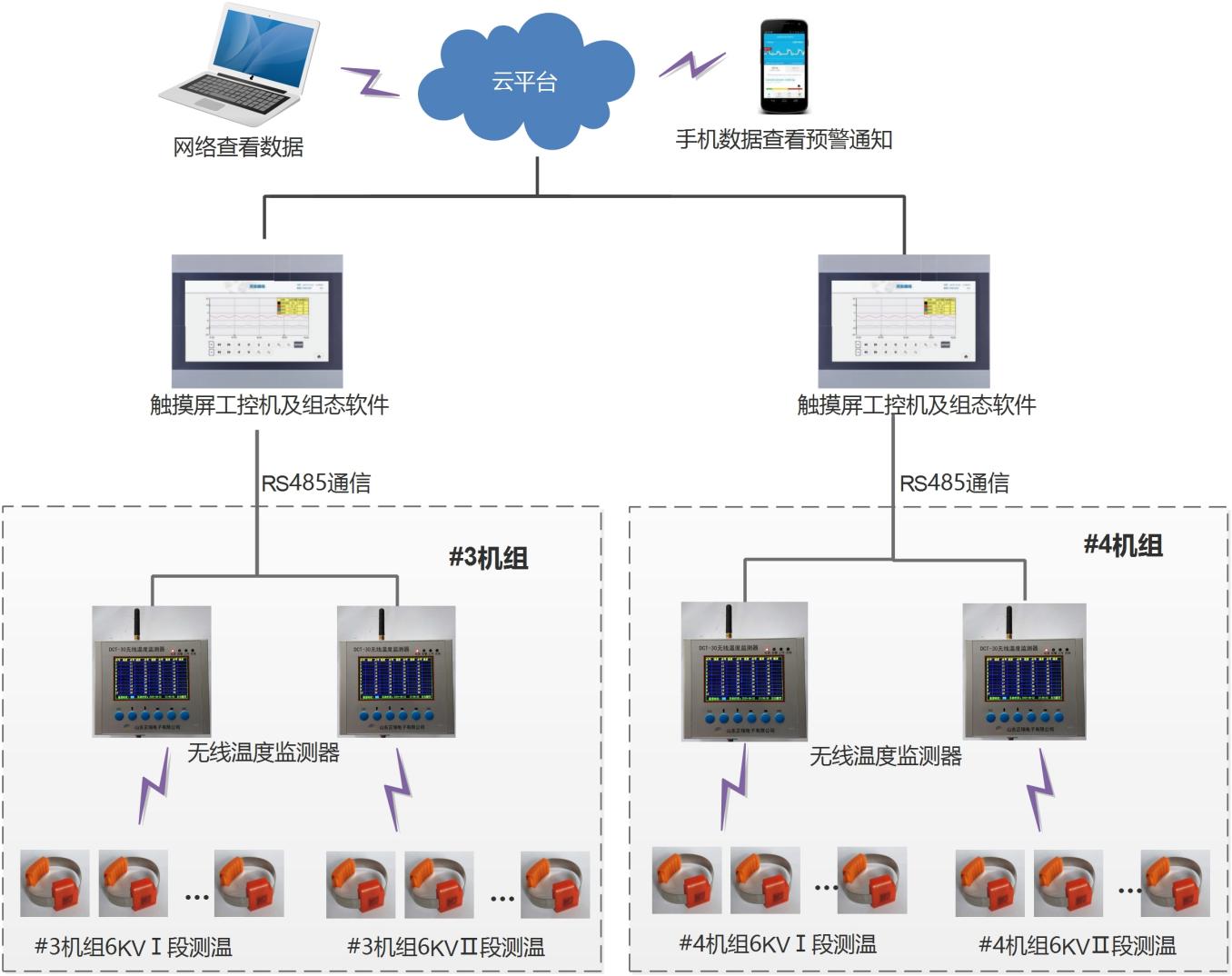

開關柜無線測溫系統由無線溫度傳感器、無線溫度監測器、監控主機及組態軟件等組成。
1、ZRDTS-6無源測溫傳感器
溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。
性能指標
測溫元件： | 數字集成溫度傳感器 |
測溫范圍： | -25℃～+125℃ |
測量精度： | ±1℃ |
安裝方式： | 捆綁式 |
工作電源： | 感應取電，小CT感應取電 |
啟動電流： | ≥5A |
無線頻率： | 433MHz |
溫度采樣頻率： | 默認20秒 |
防護等級 | IP68 |
機殼材質 適用場合 | 進口耐高溫阻燃材料 高壓輸電、變電、用電的眾多行業，例如電力、鋼鐵、采礦、石油化工等行業的高壓開關柜、變壓器、高壓電纜等高壓設備的觸頭、母排等電接點的溫度監測等 |
使用壽命 | 10年以上 |

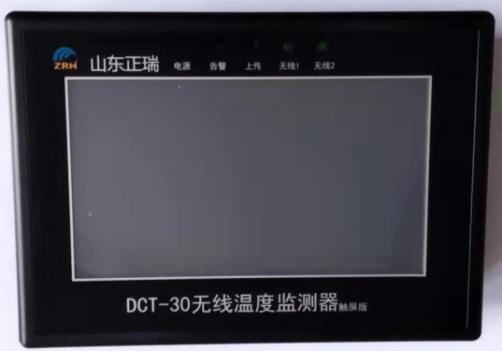

2、DCT-30無線溫度監測器（10寸測溫主機）
用于接收無線溫度傳感器發射的無線數字信號, 通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機，使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。
主要功能 | 功能介紹 |
接收數據 | 接收無線溫度傳感器上傳的溫度，信號質量等數據。 |
顯示數據 | 彩色顯示接收到的數據。 |
時鐘顯示 | 實時時鐘顯示，并作為事件記錄的時間基準，通過NTP對時。 |
參數設置 | 可設置但不限于傳感器編號，一級報警，二級報警溫度，數據保持時間，網絡參數，設備地址等； |
報警輸出 | 當有報警事件發生時，繼電器干接點信號輸出并發出蜂鳴報警聲音提示 |
溫度報警記錄 | 記錄曾發生過報警的測溫位置的溫度、開始時間和結束時間，最多可保存2000條記錄，當超過2000條記錄時，自動覆蓋最早的記錄 |
密碼管理 | 采用密碼管理方式，設置參數時必須輸入密碼，密碼分為用戶密碼和系統密碼，輸入系統密碼可進行更高級的設置功能 |
3、監控軟件
ZRMSCADA在線監測軟件分為通訊模塊，監控模塊，組態設計模塊組成。
通過該軟件，能夠與不同協議的終端儀表通訊，并將數據寫入SQL數據庫，可查詢歷史記錄，曲線，報警窗口彈出，打印等。同時能夠?qū)崿F(xiàn)局域網內客戶端查看數據。
主要功能如下：
（1）電氣監控系統分布圖：在顯示界面可以顯示一次系統模擬圖。
（2）溫度監測：在監控系統上集中顯示被測各點的溫度值。
（3）報警功能：實際測量到的參數值超過報警值時進行聲光報警，并帶有語音報警功能。
（4）故障顯示：被測設備溫度點的位置非正常工作時顯示故障。
（5）數據庫功能：存儲所有被測點的各個時刻的溫度值，以便進行歷史查詢歷史曲線顯示。
（6）權限管理：可進行權限設置。運行數據的設定、修改等需經有使用權限的系統操作人員操作方生效。
（7）遠程通信：系統提供 RS485 總線通訊方式，以滿足遠程通信。

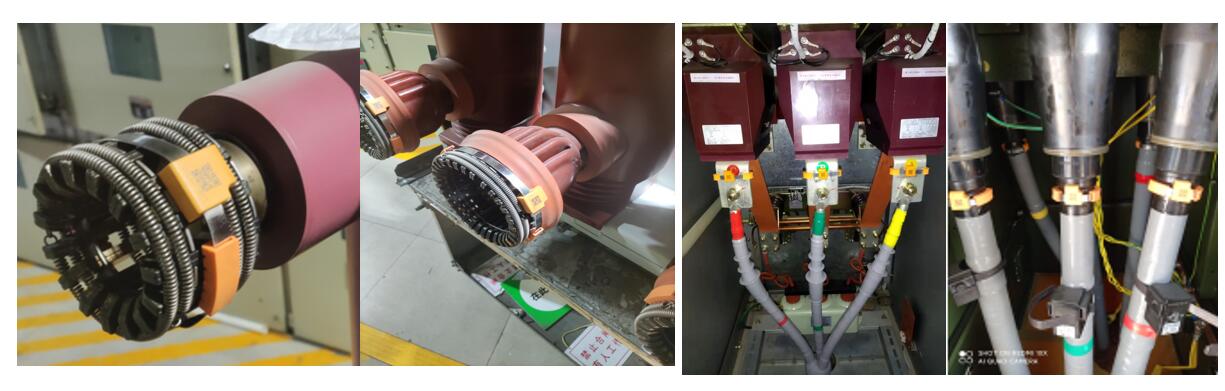

4、無線溫度傳感器安裝
無線溫度傳感器應采用CT取電的供電模式。通過合金帶固定于被測位置或就近位置，保證傳感器感溫部位與被檢測部位表面充分接觸以保證測溫效果，安裝后的電氣間隙不低于對應電壓等級的最低安全間隙。
山東正瑞：20年專注電力設備安全在線監測研究。主要產品：開關柜無線測溫系統、無線測溫智能操控裝置、單總線電纜測溫系統、分布式光纖測溫系統、變壓器鐵芯接地電流在線監測系統、GIS局部放電在線監測系統等。
