1. 同步時鐘系統構架

同步時鐘系統由BG2000衛星時鐘主機、LED電子時鐘、NTP網絡對時服務器、交換機、RS485集線器等組成。系統構架如下圖：

（同步時鐘系統架構）

2. 時間同步顯示LED電子時鐘介紹

時鐘顯示：時鐘的顯示格式和面板可定制，按功能及顯示材質可分為：
（1）日歷款（型號：ZR-RLDMS單面）；
（2）日歷款（型號：ZR-RLDMS雙面）；
（3）時間款（型號：ZR-SJDMS）；
（4）點陣款（型號：ZR-SJDMD）；

（5）萬年歷（型號：ZR-WNLDMS）；

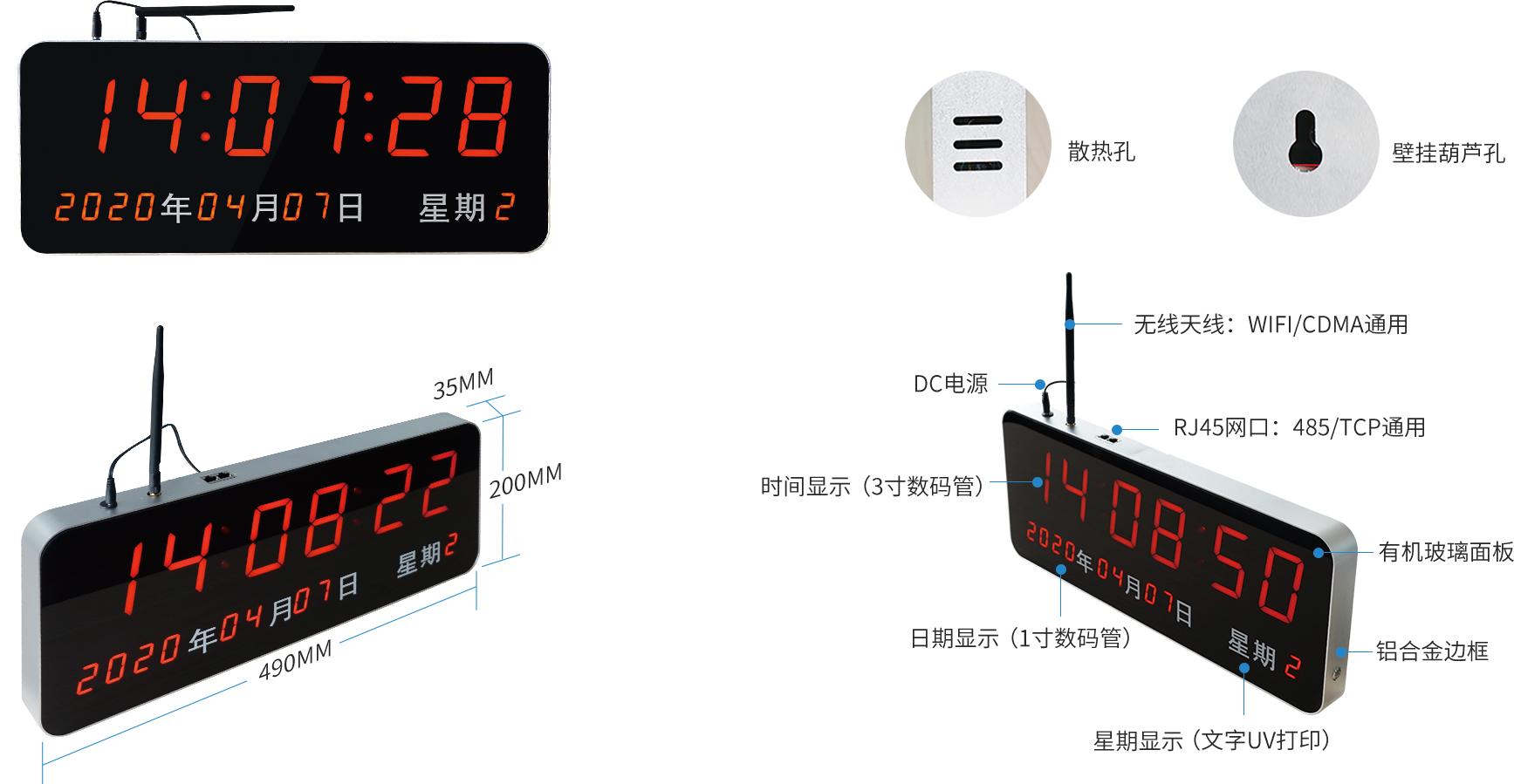

2.1 日歷款（ZR-RLDMS單面）

2.1.1細節說明

日歷款（ZR-RLDMS單面）細節說明如下圖所示：

2.1.2參數與功能說明

（1）時間自動運行，默認遙控器校正時間

（2）通訊接口為RS485，多種通訊協議可選擇（自由協議、MODBUS-RTU）

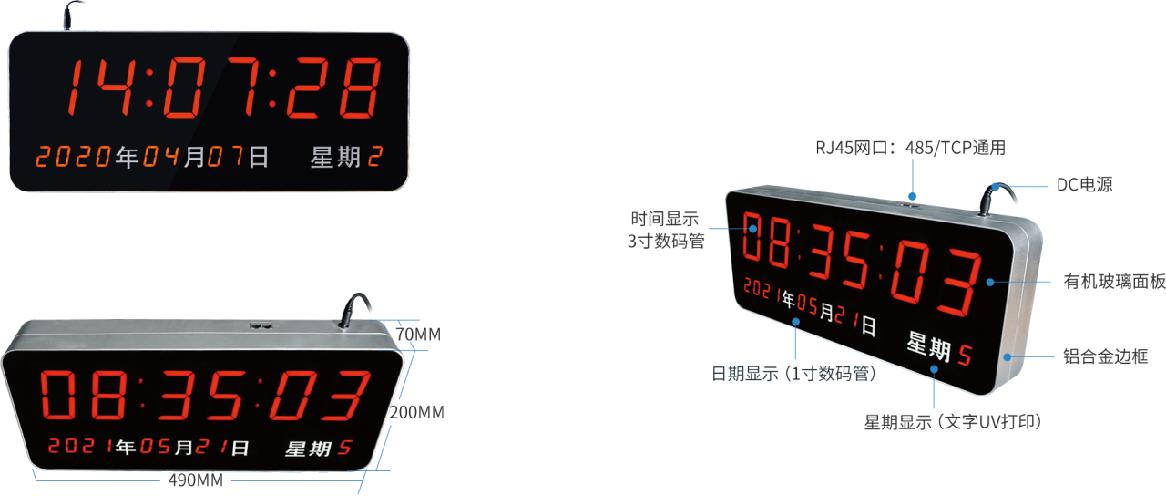

2.2 日歷款 （ZR-RLDMS雙面）
2.2.1 細節說明

 日歷款（ZR-RLDMS雙面）細節說明如下圖所示：

2.2.2 參數與功能說明

（1）時間自動運行，默認遙控器校正時間

（2）通訊接口為RS485，多種通訊協議可選擇（自由協議、MODBUS-RTU）

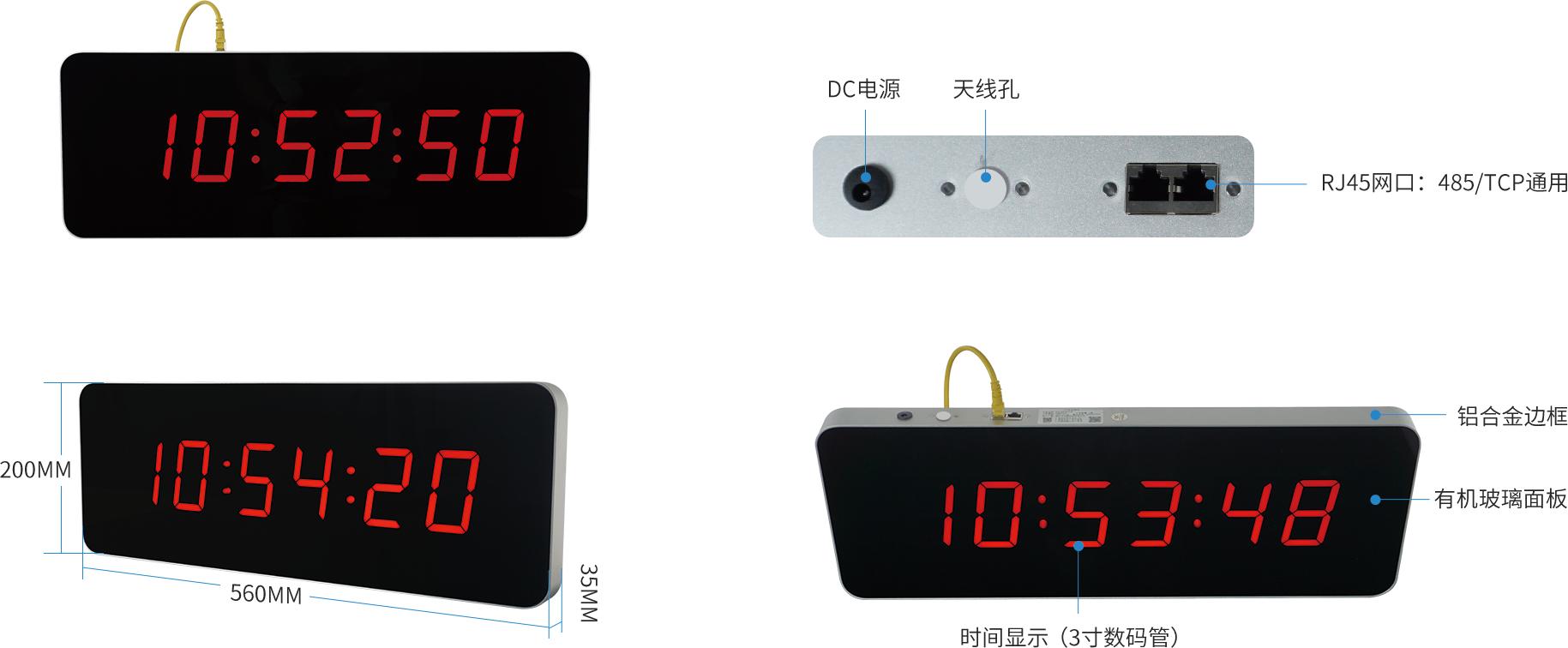

2.3 時間款（ZR-SJDMS）
2.3.1 細節說明
時間款 （ZR-SJDMS）細節說明如下圖所示：

2.3.2 參數與功能說明

（1）時間自動運行，默認遙控器校正時間

（2）通訊接口為RS485，多種通訊協議可選擇（自由協議、　MODBUS-RTU）

2.4 點陣款（ZR-SJDMD）
2.4.1細節說明

點陣款 （ZR-SJDMD）細節說明如下圖所示：

2.4.2 參數與功能說明

（1）時間自動運行，默認遙控器校正時

（2）間通訊接口為RS485，NTP校時，POE供電

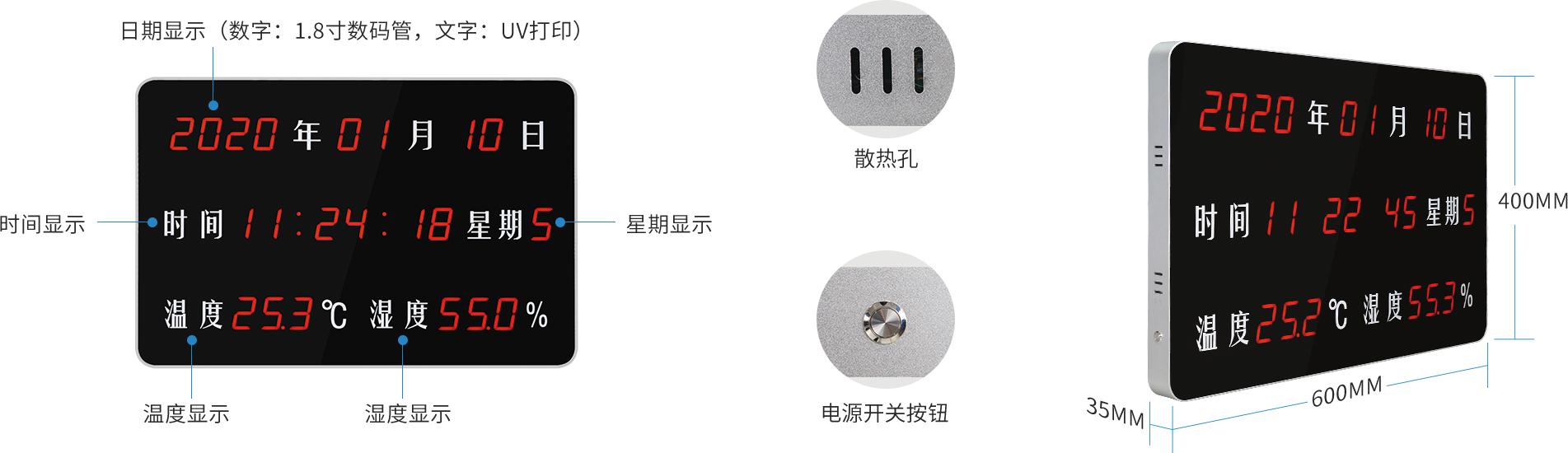

2.5 萬年歷（型號：ZR-WNLDMS）
2.5.1 細節說明
萬年歷款 （ZR-WNLDMS）細節說明如下圖所示：

2.5.2 參數與功能說明

（1）時間自動運行，默認遙控器校正時間

（2）溫濕度通過屏體傳感器自動采集

（3）可設置溫濕度補償數據，±9.9

（4）通訊接口為RS485，多種通訊協議可選擇（自由協議、　MODBUS-RTU）

子鐘類型選擇：

選擇子鐘并沒有絕對的原則性，只有慣用的適應性。一般考慮以下幾點：

首先是接口類型，485系統的子鐘要用485信號的接口；NTP網絡對時系統的子鐘要用NTP網絡對時接口。

  指針式子鐘還是數字式子鐘的選擇：這個全看決策者的個人喜好及審美觀。

數字式子鐘要著重注意顯示字符尺寸的適應性，一般在普通辦公室等室內區域，選擇3寸顯示字符比較合適；在較大空間區域則應該顯示4寸、5寸、8寸甚至更大字符的數字鐘。

雙面和單面顯示子鐘的選擇：這個比較簡單：?jiǎn)蚊娴亩际潜趻煸趬ι?，朝單方向顯示的子鐘；雙面的都是采用吸頂或懸掛方式，安裝在諸如走廊等需要相向而行的人們都能看到的地方。但是有一點切記：由于一般凈空高度的限制，掛在普通走廊中間的雙面鐘，必須是數字式，不適合選用指針式子鐘。

單聯數字鐘和多聯數字鐘的選擇：?jiǎn)温?lián)數字鐘通常只顯示“時、分、秒、年、月、日、星期”信息，適應性較廣，所有場合都可選用；多聯數字鐘顯示信息較多一些，這類子鐘要么在特殊場合選用（如手術子鐘、開播鐘），要么在門廳、會議室等地綜合性人流比較集中的場合選用（如雙面日歷子鐘等）。

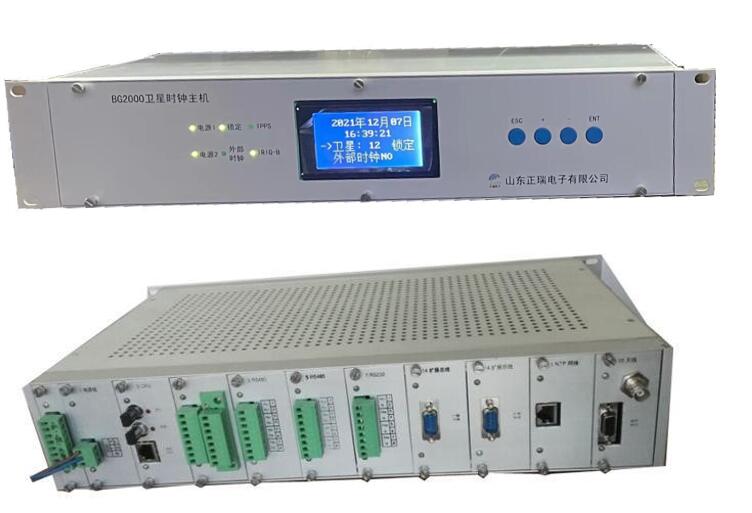

3. BG2000衛星主時鐘介紹

3.1功能說明

（1）高性價比，應用廣泛

（2）具有IRIG-B碼，串口報文，NTP等多種時間輸出

（3）授時精度高，時間同步準確度：≤1US

（4）數據可靠，抗干擾性強

（5）自動保存配置

（6）干接點報警功能（失電報警，失步報警）

（7）LED數顯，狀態可視，操作更簡單

（8）可設置一個網段或不同網段，支持多種協議

（9）整體功耗小，使用壽命不小于10年

3.2參數說明
