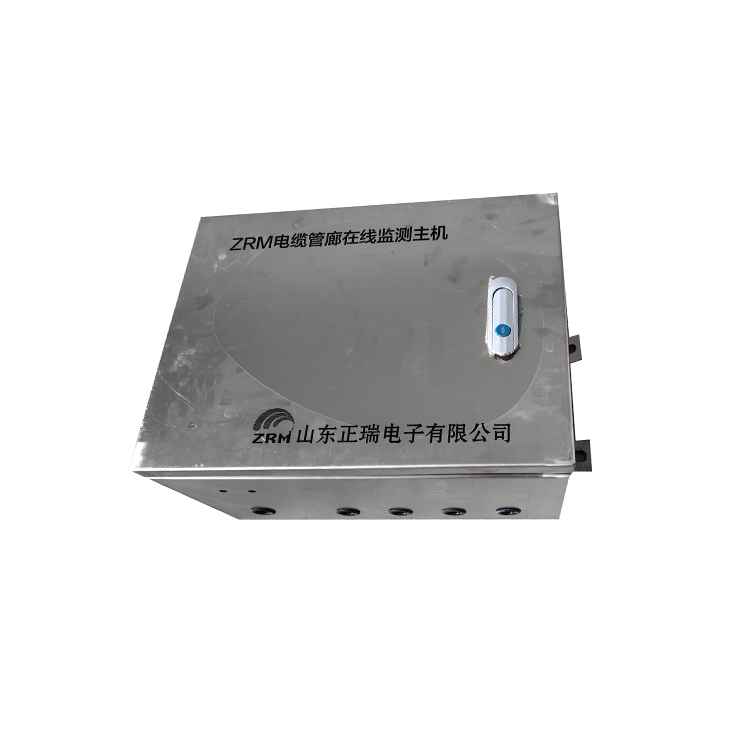

電纜護層接地電流監測主機及溫度監測系統

編輯:正瑞電子   發布時間:2023-09-08   閱讀:2021

電纜線路金屬護層接地電流的大小對電纜線路的安全穩定運行有著重要的作用。當金屬護層接地電流異常時,電纜護層接地電流監測系統會自動報警,信號被實時傳送到集中監控中心,將接地電流在線監測設備測量數據與從電力調度中心提供的電纜負荷數據進行對比和綜合分析,可實時掌握電纜金屬護層接地系統的運行狀況。

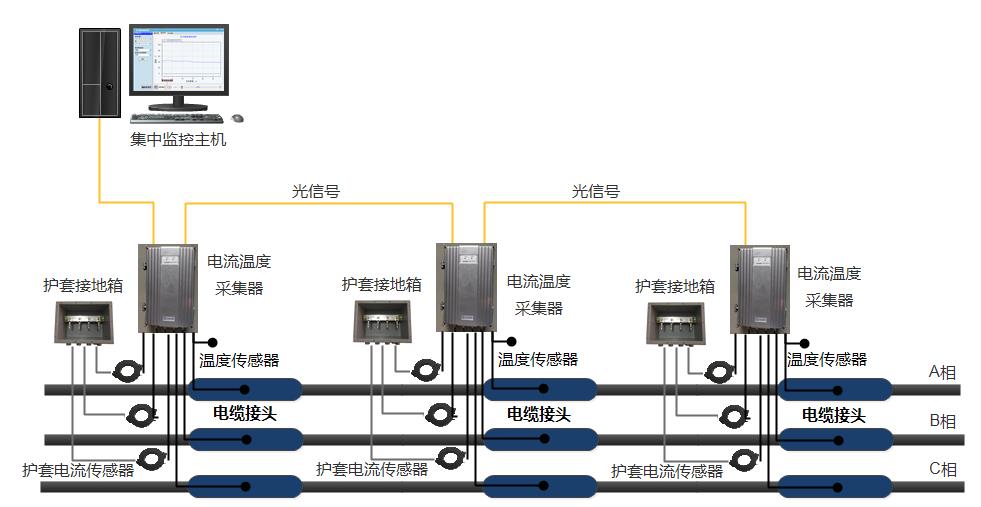

1、電纜護層接地電流監測系統結構圖:



電纜護層接地電流監測系統結通過連續監測電纜金屬護層金屬接地電流和溫度,來分析比較電纜護層是否存在多點接地情況。并以RS485通訊電纜、光纜等方式將測量數據發送到監控中心接地電流采集主站,主站顯示實時數據,分析判斷電纜護層接地情況,接地異常時發出報警。從根本上避免了電纜事故的發生,保證電纜安全、可靠的運行。




當電纜發生絕緣擊穿、短路等情況時,護層電流瞬間增大,超限電流采集器可以將信號鎖定,電流采集器的信號通過單模光纖傳送至電信專用變金屬護層電流監測主機。對高壓電纜直接接地處設置電流傳感器和電流采集器,實時監測每相高壓電纜金屬護層接地點的電流參數,可實現對0100A接地電流精確測量;


電纜護套接地電流監測指標:

技術參數

技術指標

采集路數

3

通信接口

RS485

供電電壓

24V

采樣周期

<1

ADC采樣精度

10

分辨率

±0.1A

測量范圍

0~200A

功能特點:

護層電流監測功能:對電力電纜的接地電流進行實時監測,可及早發現電纜接地電流異常,對電纜故障做出處理措施.

溫度在線監測功能:實時監測電纜接頭溫度及環境溫度,可及早發現電纜過熱情況,對比環境溫度和電纜負荷,相應做出處理措施。

前端設備除電流互感器外,整體安裝在管廊內部的采集裝置內,具備較高的防護等級,適應管廊內潮濕的環境:

供電方式:可采用CT供電和AC220V供電

通訊方式:無線通信,光纜、RS485等,根據現場情況合理配置。

開放性:可向第三方集中監控平臺提供護層電流數據,提供軟件或硬件底層接口,與綜合管理平臺無縫融合。
