電纜溝廊光纖測溫及消防報警系統方案

一、現場情況及需求分析

現場有2條電纜，各長5公里，分別在電纜溝廊兩側。其中有14個電纜接頭，整個電纜溝廊的測溫需要敷設分布式測溫光纖，用以監測電纜的溫度。

分布式光纖測溫主機配置為2通道最長可測8KM。

現場另有5個配電室，每個配電室分別配置一套消防報警系統，需要5臺消防報警主機及數個煙霧探測器.

主控室：主控室內配置一臺分布式光纖測溫主機。

二、技術方案

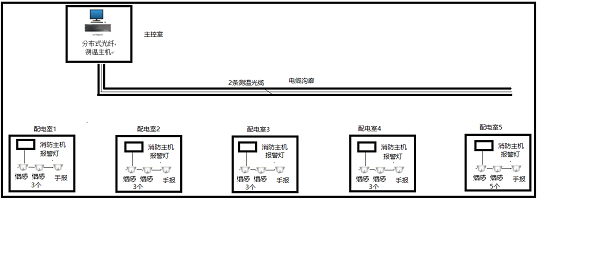

1、系統方案圖

2、方案設計

2.1電纜橋架、電纜溝內電纜溫度監測及超溫預警采用分布式光纖測溫系統，沿每層電纜橋架呈S形敷設鎧裝測溫光纖，電纜中間頭等重點監測部位多敷設一些，光纖最終接入光纖測溫主機，采集光纖上溫度。光纖測溫主機安裝在主控室內。

2.2 在5個配電室內安裝ASD-TC5802型消防主機及ZR-611煙霧探測器，當火災隱患發生時，及時發出火災報警。并在現場按照手動報警裝置，實現人工手動報警。

三、技術參數

1、分布式光纖測溫主機

測溫主機是分布式光纖測溫系統的核心設備，實現了溫度解析和火警判斷的功能。

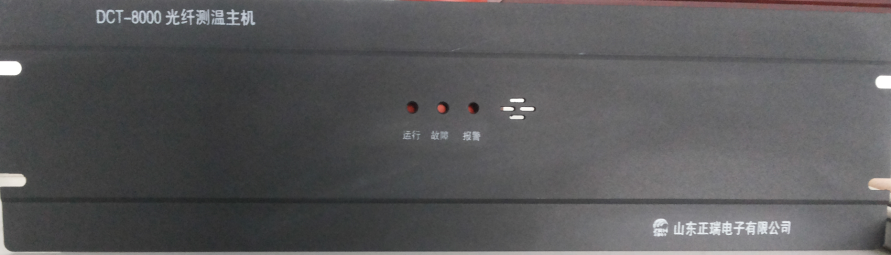

n 測溫主機外觀圖

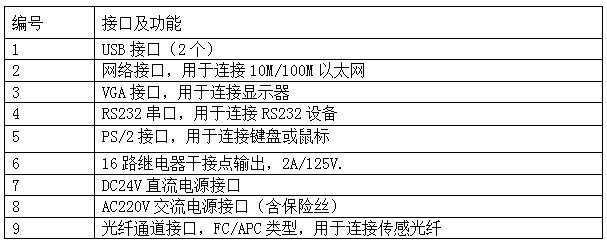

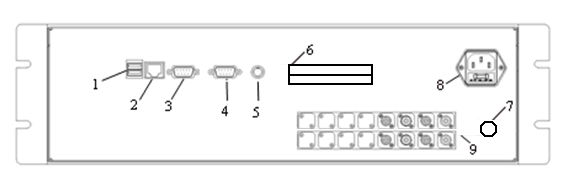

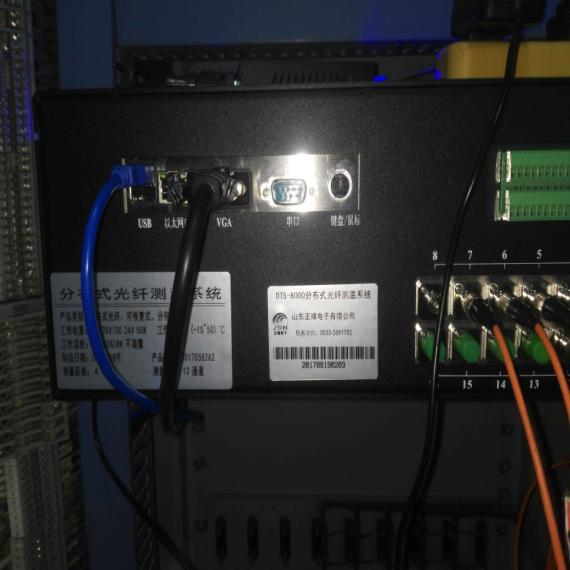

n DCT-8000主機接口示意圖

2、感溫光纜

n 感溫光纜示意圖

n 光纜連接頭示意圖

安裝方式：每層電纜按S型分布感溫光纜。

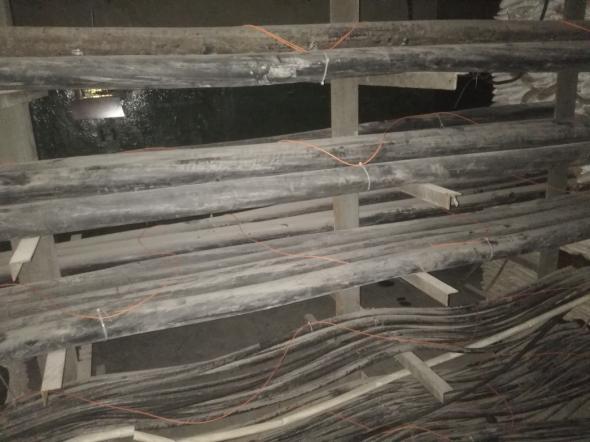

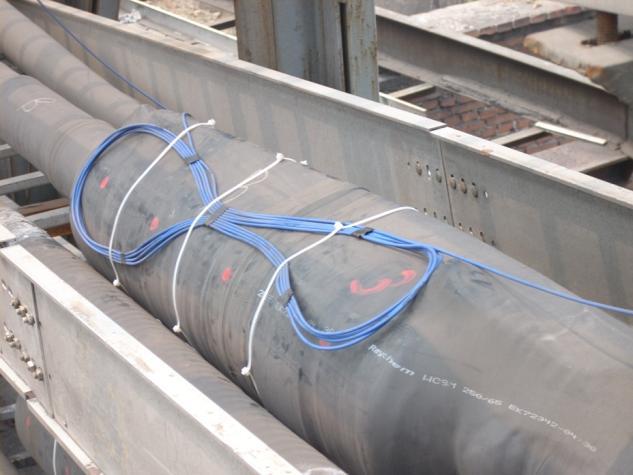

安裝圖

3、煙霧探測器主機

用于火災初期（過熱、陰燃、或低熱輻射與氣溶膠生成階段）的早起探測報警，報警時間比傳統的火災探測提前數小時，從而盡可能的減少火災損失。

系統采用彩色漢字液晶顯示，可儲存、查看系統所有報警、故障及各類操作的漢字信息，具有語音提示功能。

本探測器采用先進的氣體檢測技術、激光光學技術和微處理器控制技術，結合高端煙霧采樣探測報警裝置，實現高靈敏度報警、可靠性高。

4、煙霧探測器

煙霧探測器功能特點：

煙霧探測器 SMT工藝制造

煙霧探測器 待機電流低

煙霧探測器 抗電磁干擾和射頻干擾

煙霧探測器 9-35V寬工作電壓

煙霧探測器 指示燈360度可見

煙霧探測器 電源無極性輸入

工作電壓：DC9-35V

靜態電流：50uA(MAX)

報警電流：22mA@24V; 40mA@24V

報警輸出：繼電器輸出&LED顯示

接點容量:0.5A@DC28V

報警溫度：135°F（57℃）

感溫類型:A1R

報警指示:紅色LED長亮

工作溫度：-10℃~+50℃

工作濕度:≤95%RH

產品尺寸: Φ100*55mm
