1 產品介紹

ZRGNR2000 衛星時空安全隔離裝置采用先進的防欺騙抗干擾技術，能夠有效檢測識別欺騙干擾信號，并快速對異常信號進行關斷、切換，消除欺騙干擾影響。ZRGNR2000內置信號生成模塊，具備衛星導航信號模擬功能，能夠自主產生安全可信的導航信號，為后端授時設備提供可信不間斷授時。ZRGNR2000可通過原位加固的方式，幫助用戶實現授時安全防御，廣泛應用于各精密授時行業的安全加固。

1.1 主要功能

衛星接收功能：BDS B1I、GPS L1CA；

干擾檢測及告警：檢測到底噪提高后及時告警；

欺騙檢測及告警：判斷、識別欺騙信號并告警；

饋線檢測及告警：實時檢測饋線是否存在開路、短路及損耗過大等異常情況并發出告警；

饋線短路保護功能：饋線長期處于短路狀態時，不損壞設備內部器件；

退出無礙：失電或故障時，衛星信號正常通過，不影響后級設備運行；

無縫轉換：生成信號可實現輸入GPS信號、輸出BDS信號或輸入BDS信號、輸出GPS信號的無縫轉換，原授時系統無感知；

同步保持：生成信號可對天與真實導航信號保持同步，為后端設備提供高精度授時信號；

拒止維持：衛星導航信號拒止時，自主為現有BDS/GPS授時系統提供不中斷的授時服務；

頻點隔離：及時將欺騙、干擾信號（GPS欺騙、GPS壓制干擾、BDS欺騙、BDS壓制干擾等）隔離，保證生成信號不受影響；

雙重工作模式：同時支持關斷式與生成式兩種工作模式，滿足不同場景要求，可通過web界面靈活配置；

遠程監控：遠程 Web 界面監控設備工作狀態，設置工作參數；

告警指示：指示燈包括電源狀態指示、授時狀態指示、PPS狀態指示、北斗天線故障指示、北斗信號通斷指示、北斗信號生成狀態指示、北斗信號干擾指示、北斗信號欺騙指示、GPS天線故障指示、GPS信號通斷指示、GPS信號生成狀態指示、GPS信號干擾指示、GPS信號欺騙指示；

告警接點控制：通過OC門輸出裝置失電告警、裝置輸入信號/模塊異常告警、輸出BDS信號狀態、輸出GPS信號狀態；

1.2 性能指標

表1 安全隔離裝置性能指標

2 外觀與接口

2.1外觀尺寸

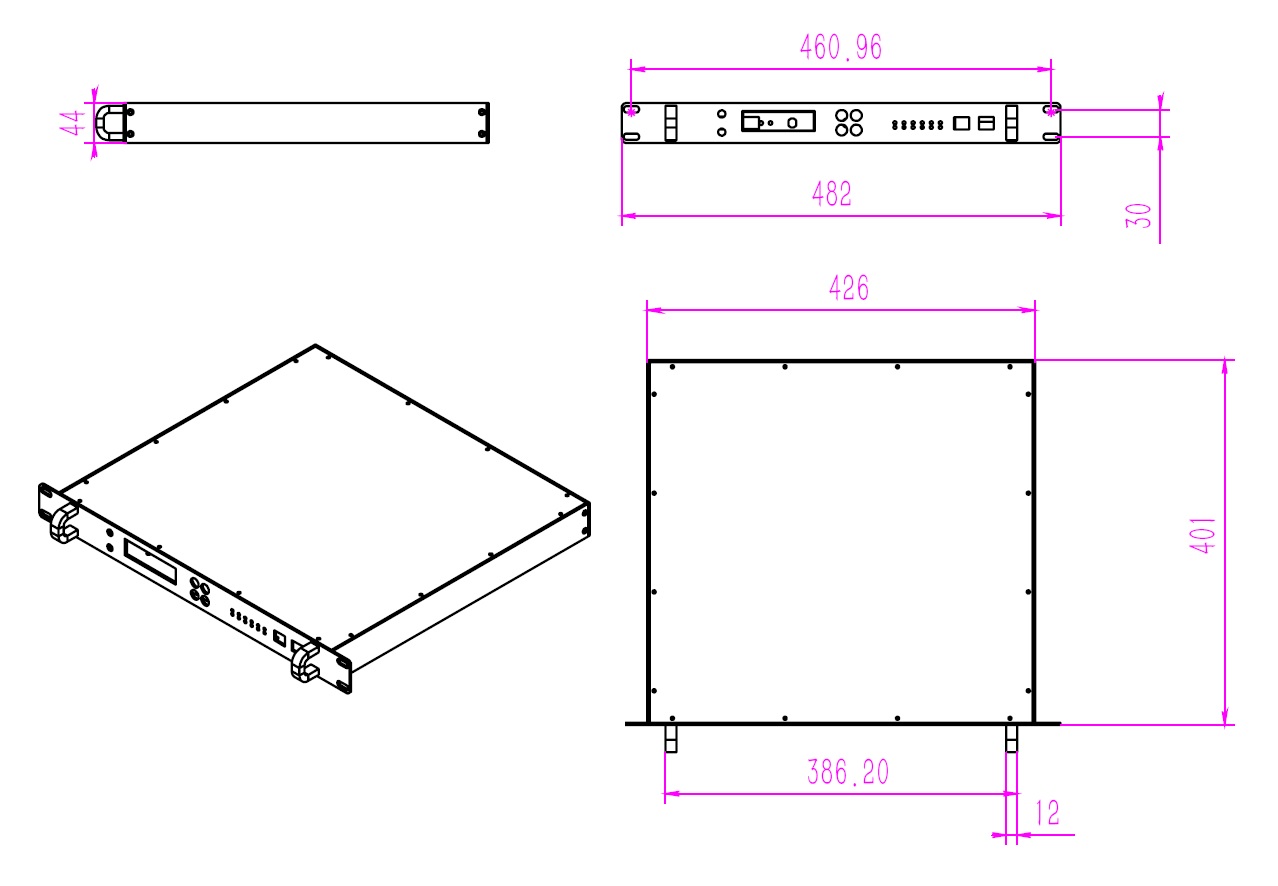

安全隔離裝置采用19英寸標準機箱，1U高度（寬482mm，高44mm，深401mm）。

注：機箱尺寸為安裝尺寸，不包含前面板的提手和后面板的BNC接口高度。

2.2接口

2.2.1顯示屏

1）第一頁說明

圖2 顯示屏第一頁

第一行顯示北京時間；

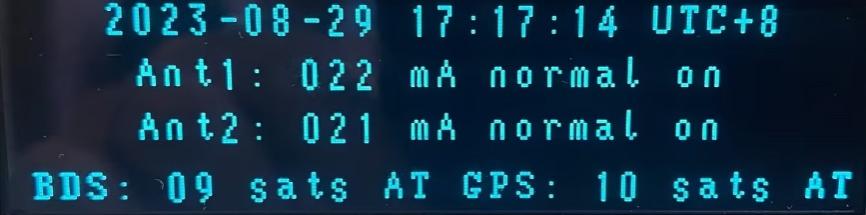

第二行顯示天線1的電流檢測和狀態，天線狀態見表2，射頻輸出通斷狀態見表3；

第三行顯示天線2的電流檢測和狀態，天線狀態見表2，射頻輸出通斷狀態見表3；

第四行顯示BDS和GPS的可用衛星數目，以及告警狀態，告警狀態見表4。

表2 天線狀態

表3 射頻輸出通斷狀態

表4 導航信號告警狀態

2）第二頁說明

圖3 顯示屏第二頁

第一行顯示北京時間；

第二行顯示原子鐘的狀態，詳情見授時設備狀態（表5）；

第三行顯示恒溫晶振的狀態，詳情見授時設備狀態（表5）；

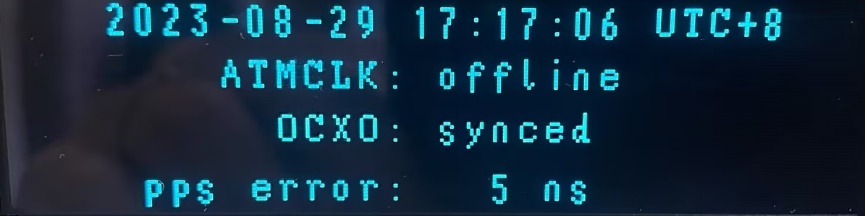

第四行顯示pps授時誤差，授時模塊與恒溫晶振本身的pps偏差，守時階段該值無效。

表5 授時設備狀態

3）第三頁說明

圖4 顯示屏第三頁

第一行顯示北京時間；

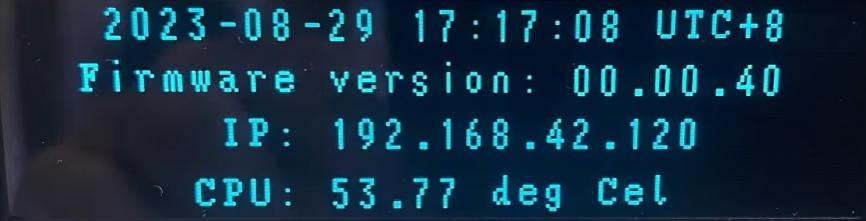

第二行顯示授時設備XME板卡的軟件版本號；

第三行顯示授時設備XME板卡的IP；

第四行顯示授時設備XME板卡的主芯片溫度。

2.2.2指示燈

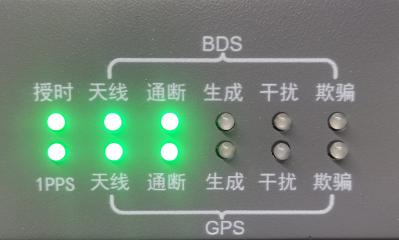

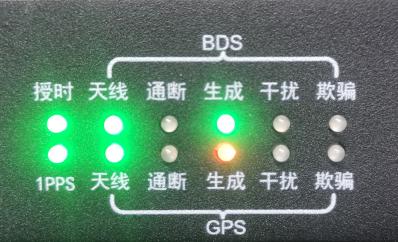

圖5 指示燈

指示燈詳細狀態指示如下表6所示。

表6 指示燈狀態
